石油管膨脹環試驗機

產品組成：
一、試驗機主機。
主機采用油缸上置式四柱結構，，工作臺上安裝的底板與安裝在活塞端部的頂板之間形成試驗空間，對樣品施加壓縮力。
2)脹環試驗裝置安裝在工作臺中間，脹環加壓由高壓伺服系統控制。通過壓力傳感器和徑向引伸計的測量數據，按照設定的測試速率進行測試，達到預設的環向總應變后完成測試，測試過程自動控制。
3)該機剛性和安全性高，密封性能好。如果樣品破裂，安全裝置就不會發生事故。

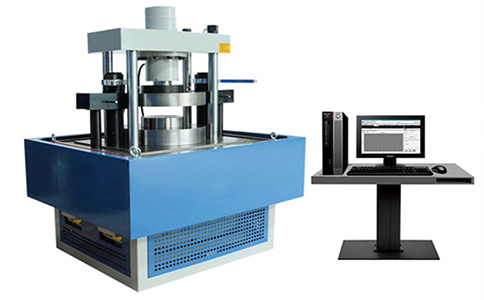

全自動石油管脹環試驗機送貨上門。

二、試驗機軟件。
1)符合美國ASTMA370標準要求，該軟件可實時采集顯示應力-應變率、應力-變形曲線、應變率、加載速率、液壓油壓力。測試完成后，測試數據的動態回放功能可以隨時回放:真實回放測試的全過程、加載速率的控制狀態、脹環樣品的力/變形曲線，真實顯示每一瞬間力/變形特征。
2)自動測試膨脹環樣品規定的總延伸強度Rt0.6考慮到不同級別管道鋼的特點，可以隨意輸入規定的總延伸強度Rt值進行計算，并具有規定非比例延伸強度Rp0.2等數據的自動測試功能。必要時可以隨時檢索曲線，輸入所需條件獲取任何相關數據。方便直觀地在曲線上描述測試點數據。
3)為了保證實驗的安全性，當實驗力達到規定的總強度Rt0.5時，軟件自動發出實驗力到位，停止增加壓力指令。也可根據不同脹環樣品的特點，人工設定停機指令。
4)建立數據庫，可以自動手動保存測試數據。具有數據統計功能，檢索查找方便。根據脹環試樣的特點設計:打印試驗曲線格式和試驗報告格式。
三、計算機硬件。
計算機：酷睿雙核計算機。
打印機：HP激光打印機。
3)數據采集系統，雙路高穩定放大器，雙通道寬頻數據采集器，雙路同步A/D轉換器，控制信號輸出模塊。
四、脹環引伸計。
開發脹環樣品引伸計，以適應脹環樣品直徑的允許公差，方便在脹環樣品中裝卡。可根據周長變化隨時自動跟蹤測量。
a.膨脹環鏈引伸計標距:現提供φ1219膨脹環樣品，可適當調整膨脹環直徑。
為了保證鏈條在脹環樣品中心的高度，設計了一套高度保持器。
測量范圍：變形25mm。
精確度等級：優于1級。
數量：2套。
產品簡介：
1.ZHW系列微機控制脹環試驗機參照國際行業標準——美國石油協會APIspec5L，以滿足我國石油焊管行業管體屈服強度檢驗的要求。ASTMA370鋼在APIspec5L標準中的力學性能測試和定義標準。因此，石油管脹環試驗機的要求；根據美國ASTMA370-05標準中液壓環膨脹測定橫向屈服強度的要求，由于我國尚未制定相關液壓環膨脹測定橫向屈服強度標準，因此必須根據我國石油焊管的特點，滿足我國石油管脹環試驗的要求。因此，開發大型管環試驗機尤為必要。
2.測試管道鋼材原材料的靜態力學性能。焊接成型管后整管充油高壓時的力學性能測試提供了更符合實際應用狀態的測試方法。因此，為今后石油管道的設計提供更合理、更真實的依據具有重要意義。該試驗機的研制成功填補了我國液壓環水平屈服強度標準測試領域的空白。
3.試驗機由我公司和許多科研院所共同開發。該機采用電液比例伺服技術，控制精度高，鏈?zhǔn)缴扉L(zhǎng)計和控制軟件由鋼鐵研究所開發。
4.在測控部分，需要準確測試脹環樣品的相關應力應變數據，操作方便，界面友好，建立數據庫。需要有數據統計，方便查找。
全自動石油管脹環試驗機送貨上門。

產品參數：
1.管環樣品尺寸457×19.05×76mm；457×15.88×76mm(外徑×壁厚×高度mm)
2.試驗壓力為31.5MPa。
3.樣品直接經過1219毫米。
4、試驗機試驗力為600kN。
5.引伸計的測量范圍為0~25毫米。
6、伺服液壓源流量為7升/mm。
7.主機外形尺寸(約)1400×1300×2020。
8、試驗機總重量約5.0噸。
9.電源380V5kW。
