萬能試驗機

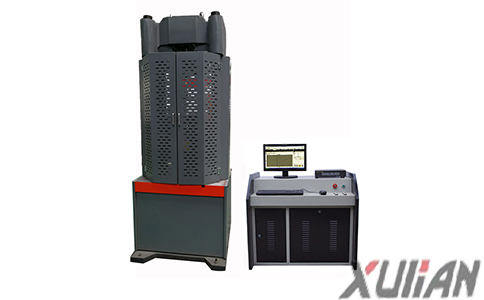

電液伺服液壓萬能試驗機
電液伺服液壓萬能試驗機能做一般鋼材和其它金屬材料之拉伸、壓縮、彎曲及剪切試驗，亦可做一般材料、塑料、水泥及混凝土等壓縮及彎曲試驗。...
- 產品詳情
一、 簡介
電液伺服液壓萬能試驗機適應標準：GB/T3159-2008《液壓式萬能試驗機》，GB/T228-2002《金屬材料室溫拉伸試驗方法》等。
本試驗機采用四立柱結構，利用液壓加荷，電腦顯示試驗結果,操作方便，試驗讀數準確可靠，能做一般鋼材和其它金屬材料之拉伸、壓縮、彎曲及剪切試驗，亦可做一般材料、塑料、水泥及混凝土等壓縮及彎曲試驗。
1、在測力計外殼內裝有柱塞式高壓油泵，由電動機帶動，運轉時動作平穩及音響正常。拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間。
2、下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3、本機所有操作可通過電腦控制完成，操作方便保證an全。
4、本機有加荷速度顯示功能，能實現試樣要求的加荷速度，操縱部分及指示部分高度適當，便于試驗者進行操作與觀察。
5、液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
二、功能簡介
l 支持進行拉伸、壓縮、剪切、彎曲等試驗；
l 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
l 支持試驗參數自定義；
l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
l 程序自帶強大試驗分析功能；
l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
an全保護裝置
a） 當試驗力超過zui大試驗力的3%時，過載保護，油泵電機停機。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
三．主要規格
電液伺服液壓萬能試驗機適應標準：GB/T3159-2008《液壓式萬能試驗機》，GB/T228-2002《金屬材料室溫拉伸試驗方法》等。
本試驗機采用四立柱結構，利用液壓加荷，電腦顯示試驗結果,操作方便，試驗讀數準確可靠，能做一般鋼材和其它金屬材料之拉伸、壓縮、彎曲及剪切試驗，亦可做一般材料、塑料、水泥及混凝土等壓縮及彎曲試驗。
1、在測力計外殼內裝有柱塞式高壓油泵，由電動機帶動，運轉時動作平穩及音響正常。拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間。
2、下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3、本機所有操作可通過電腦控制完成，操作方便保證an全。
4、本機有加荷速度顯示功能，能實現試樣要求的加荷速度，操縱部分及指示部分高度適當，便于試驗者進行操作與觀察。
5、液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
二、功能簡介
l 支持進行拉伸、壓縮、剪切、彎曲等試驗；
l 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
l 支持試驗參數自定義；
l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
l 程序自帶強大試驗分析功能；
l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
an全保護裝置
a） 當試驗力超過zui大試驗力的3%時，過載保護，油泵電機停機。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
三．主要規格
| 名稱 | 參數 |
| 型號 | WAW-300D |
| zui大試驗力 | 300KN |
| 主機結構形式 | 六立柱，雙空間，液壓夾持 |
| 試驗機示值精度 | 1級 |
| 活塞行程 | 100 |
| 兩絲杠間有效距離 | 430 |
| 扁試樣夾持厚度 | 0-15 |
| 扁試樣夾持的zui大寬度 | 58 |
| 圓試樣夾持直徑 | Φ0-Φ32 |
| 上下壓板間zui大距離 | 450 |
| 上下壓板尺寸 | Φ120 |
| 彎曲試驗時兩支點距離 | 30-300 |
| 變曲試驗時支滾zui大寬度 | 140 |
| 彎曲試驗zui大高度 | 100 |
| 工作活塞直徑*行程 | Φ140*150 |
| 工作臺上升速度（mm/min） | 0-140 |
| 移動衡量升降速度（mm/min） | 240 |
| 整機功率 | 2.0 |
| 夾頭加緊方式 | 手動/液壓 |
| 拉伸鉗口形式 | 開口 |
| 油泵柜尺寸 | 65*55*74 |
| 油泵柜重量 | 200 |
| 主機尺寸 | 850*600*2150 |
| 主機重量 | 1400 |
